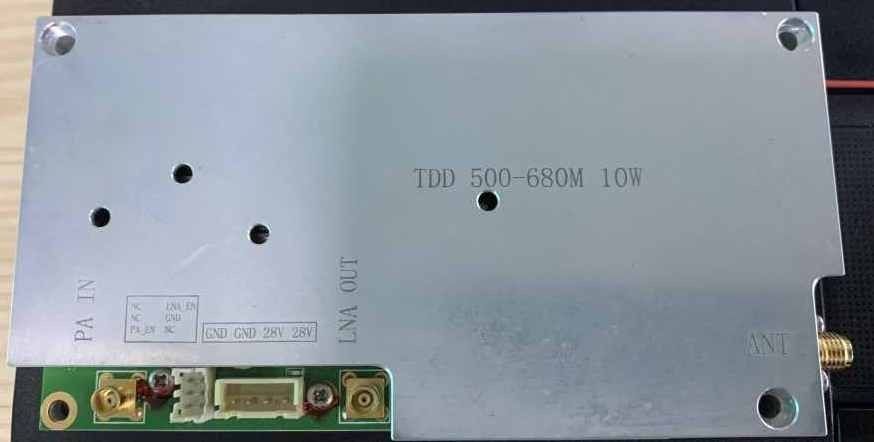

Amplificateur de puissance de rf 37dBm 28V 50Ω
Description de produit :
Amplificateur de puissance de rf - amplificateur de puissance d'émetteur pour les transmissions par radio
Cet amplificateur de puissance de radiofréquence (RFPA) est conçu pour amplifier un signal de -10dBm à 0dBm, avec l'approvisionnement 1500mA actuel. Il convient à la transmission de signal de COFDM et a l'excellente représentation de bruit du DB 3,0. Son efficacité supplémentaire par puissance (PAE) est entre 10% à 20%, tenant compte du transport d'énergie très efficace.
Caractéristiques :
- Nom de produit : Amplificateur de puissance de rf
- Type de paquet : Bâti extérieur/par le trou
- Variation de retard de groupe : 2us
- Chiffre de bruit : 3.0dB
- Tension d'alimentation : 28V
- Amplificateur de puissance sans fil
- Amplificateur de puissance de radiofréquence
Paramètres techniques :
| Article |
Spécifications |
| Plage de fréquence |
570-598MHz |
| De puissance de sortie |
37dBm |
| Gain de Tx |
45 ± 1 (DB) |
| Gain de Rx |
10 ± 1 (DB) |
| Planéité de gain |
2,0 (DB) de crête à crête au-dessus de la bande de Freq |
| Stabilité de gain |
± 1,5 (DB) au-dessus de Temp |
| In/Out VSWR |
Moins que le 1.5:1 |
| Courant de C.C |
1,5 (a) |
| Taille (DxWxH) |
125x65x18 (millimètre) |
| In/Out Commector |
MCX/SMA |
| À retard de temps |
≤2 (nous) |
| Temp d'opération. |
-20 | +65 (°C) |
| Carte d'entrée-sortie |
Prise 1x4Pin 2.54mm d'interface d'alimentation d'énergie
Borne 1,2 : LA terre
Pin 3,4:28V
Prise 2x3Pin 2.0mm d'interface de contrôle
Borne 1,3,6 : OR
Borne 2 : LNA_EN
Borne 4 : LA terre
Borne 5 : PA_EN
|
| Tension d'alimentation |
28V |
| Mode de travail |
Signal de TDD OFDM |
Applications :
L'amplificateur de puissance de radiofréquence de TDD570T598M 5W-28V est une excellente solution pour augmenter la force du signal dans les systèmes de transmission de données qui fonctionnent utilisant le mode du duplexage de répartition temporelle (TDD). Cet amplificateur de puissance peut être utilisé dans un grand choix d'applications, telles que les systèmes de communication sans fil, des liaisons hertziennes point par point, et plus. Par exemple, dans un système de communication sans fil, l'amplificateur de puissance de TDD570T598M 5W-28V peut être utilisé pour amplifier la force du signal des données étant transmises entre deux dispositifs. Ceci peut aider à améliorer la fiabilité et la gamme du système de communication, particulièrement dans les secteurs avec la couverture faible de signal. Avec sa puissance de sortie élevée et dimension compacte, l'amplificateur de puissance de TDD570T598M 5W-28V est un choix idéal pour beaucoup d'applications de rf.
Personnalisation :
Service adapté aux besoins du client d'amplificateur de puissance de rf
Nous fournissons le service adapté aux besoins du client d'amplificateur de puissance de rf selon vos conditions. Notre Number modèle est TDD570T598M 5W-28V. ce qui est fabriqué en Chine. La quantité d'ordre minimum est 2. Le prix est négociable. Cet amplificateur de radio de puissance élevée fonctionne en mode de signal de COFDM et a un courant d'approvisionnement de 1.5A, et une tension d'alimentation de 28V. Notre amplificateur de puissance d'émetteur est idéal pour des applications d'amplificateur de radio de puissance élevée avec sa représentation élevée de puissance de sortie, à faible bruit et élevée de linéarités.
Appui et services :
Support technique et services d'amplificateur de puissance de rf
- Fournissez les conseils techniques sur l'installation, entretien d'utiliser-et d'amplificateur de puissance de rf.
- Fournissez le dépannage et les services des réparations.
- Fournissez les pièces et les composants de rechange.
- Enquêtes de client de réponse et fournir l'information produit.
- Fournissez la formation technique pour des clients.
- Fournissez le service de garantie.
