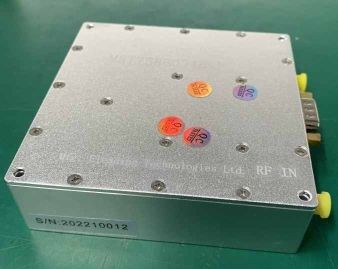

32W module 1805MHz 1880MHz UMTS ch 3, liaison descendante d'amplificateur de puissance des télécom rf de LTE 3,1800+
Description de produit :
L'amplificateur de puissance de rf offre la haute performance dans l'amplificateur de puissance et les applications sans fil d'amplificateur de puissance de radiofréquence. Il est conçu pour fournir une puissance de sortie élevée et l'excellente puissance a ajouté l'efficacité (PAE) 20% 50%. Cet amplificateur de puissance livre un de puissance de sortie fiable de 45dBm.
Caractéristiques :
- Plage de fréquence : 1805MHz à 1880MHz
- Gain : 40dB
- Puissance d'entrée : 5dBm
- Température de fonctionnement : -20°C à +60°C
Paramètres techniques :
| Article |
Spécifications |
| Plage de fréquence |
1805-1880MHz |
| De puissance de sortie |
45dBm |
| Gain de Tx |
40 ± 1 (DB) |
| Planéité de gain |
2,0 (DB) de crête à crête au-dessus de la bande de Freq |
| Stabilité de gain |
± 1,5 (DB) au-dessus de Temp |
| In/Out VSWR |
Moins que le 1.5:1 |
| Courant de C.C |
3 (a) |
| Taille (DxWxH) |
100x100x30 (millimètre) |
| In/Out Commector |
Femelle de SMA |
| Protection |
Sortie protégée contre haut VSWR |
| Temp d'opération. |
-20 | +60 (°C) |
| Carte d'entrée-sortie (D-sous 9Pin M) |
1.N.C.
minute 25dBm - 45dBm maximum, Vout=3.3- (45-Pout) *0.1 de Detecion de la puissance 2.Forward
3.N.C.
minute 25dBm - 45dBm maximum Vout=3.3- (45-Reflected) *0.1 de Detecion de la puissance 4.Reflect
5.N.C.
6.7.Vcc (+28V)
8.9.GND
|
| Tension d'alimentation |
28V |
| Mode de travail |
Signal d'onde entretenue |
Applications :
L'amplificateur de puissance de radiofréquence de PA1805T1880M_45-28V est le choix parfait pour un grand choix d'applications qui exigent l'amplification de puissance d'émetteur radioélectrique.
Personnalisation :
Service adapté aux besoins du client d'amplificateur de puissance de rf
Nous fournissons le service adapté aux besoins du client d'amplificateur de puissance de rf selon vos conditions. Notre Number modèle est PA1805T1880M_45-28V. ce qui est fabriqué en Chine. La quantité d'ordre minimum est 2. Le prix est négociable. Cet amplificateur de radio de puissance élevée fonctionne en mode de signal d'onde entretenue et a un courant d'approvisionnement de 3A, et une tension d'alimentation de 28V. Notre amplificateur de puissance d'émetteur est idéal pour des applications d'amplificateur de radio de puissance élevée avec sa représentation élevée de puissance de sortie, à faible bruit et élevée de linéarités.
Appui et services :
Support technique et services d'amplificateur de puissance de rf
Nous offrons le support technique et les services pour que nos produits d'amplificateur de puissance de rf s'assurent qu'ils fonctionnent correctement et fournissent la meilleure représentation.
Installation et installation
Nous sommes disponibles pour fournir à l'aide l'installation et l'installation de votre amplificateur de puissance de rf. Notre équipe d'ingénieurs expérimentés peut vous guider par le processus et répondre à toutes les questions que vous avez.
Dépannage
Si vous éprouvez n'importe quelles questions avec votre amplificateur de puissance de rf, notre équipe d'experts peut aider à identifier la source de problème et à te fournir des solutions pour le résoudre rapidement.
